今年有一部超級震撼的電影《烈火英雄》,這部電影在上演前就受到很多人的關注,影片是根據真實事件改編的,讓普通觀眾能更近的了解消防員。
但也有人吐槽影片有的鏡頭太夸張了,《烈火英雄》黃曉明這條“線”,最“燃”的場景,就是江立偉帶著周浩組成攻堅小組,手動關閉四個閥門,從根本上控制火勢。
其中,一個閥門要關閉就要轉8000圈,手動關閉閥門需要6個小時,大家都問,不就是閥門嘛,什么樣的閥門需要轉這么多圈啊。
實際上
黃曉明徒手轉閥門8000圈
角色原型桑武還得再加一個零!
80000圈!!!
故事原型
2010年7月16日,大連新港碼頭突發火災。火情迅速蔓延,且萬分危險——因?yàn)榫驮谶@個火場的周圍,遍布著100多個十萬噸級的巨型儲油罐。如果閥門關不上,100多個儲油罐發生連環爆炸,整個大連開發區都有可能不復存在。
除了滅火和守住其他罐體不被引燃,消防員們還有一件更要緊的事,就是要關閉油罐與油罐之間的閥門,阻止更多的原油泄漏。但因?yàn)榇蠡饠嚯?,平時3分鐘就能關閉的閥門此刻只能由消防員手動去關。
電影里,江立偉和同伴前去手動關閥,負責人告訴他,只要轉十幾分鐘就能關好,可他們轉了十幾分鐘還沒有反應。

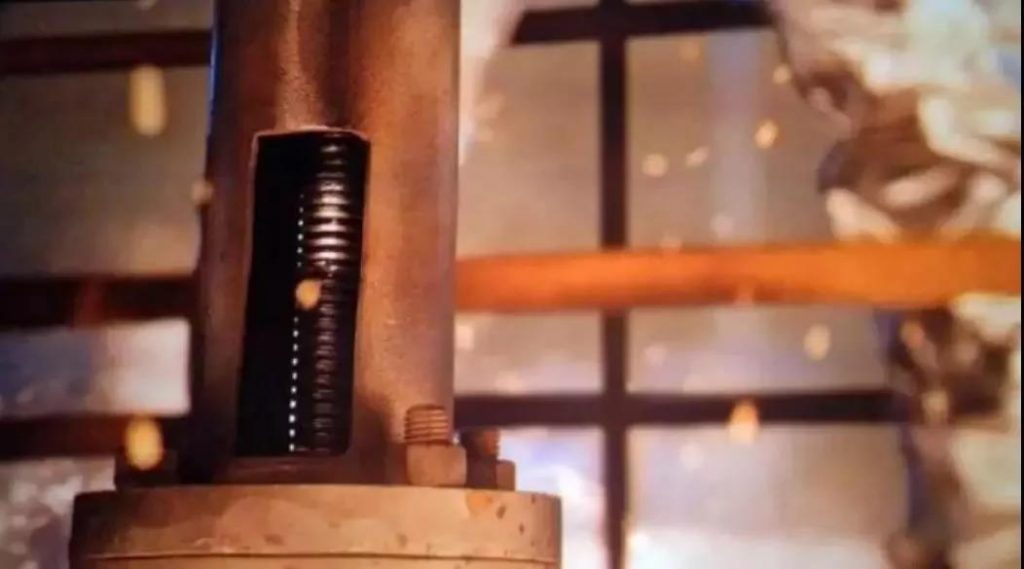

神情緊張的負責人這才說出實話:每轉動80圈螺絲才能前進1扣,而1個閥門有100扣,要關閉一個閥門總共需要8000轉。
手動轉8000轉,在遍布著危險的火場中是一項艱難的任務。在真實的“7·16救援”中,這個數字是8萬轉!
桑武頂住壓力,和他的兩名隊友留在了現場。然而死亡的恐懼可以暫時克服,但是火海中心數百度的高溫,卻是常人難以抵擋。更加困難的是,閥門關起來并不容易,關到最后,戴在他們手上的特制手套全部都被磨出了窟窿。
灼傷:忍著灼燒的劇痛,冒著隨時可能犧牲的危險,桑武和他的隊友硬是在火海中咬牙堅持了八個小時,與指揮部?jī)?nèi)外配合,將四個閥門全部關閉,切斷了火源。
網上有的人不理解,閥門為什么要設計那么復雜,轉那么多圈。其實因?yàn)檫@個閥門不是我們平時在家開關水管的,一般是電動控制的,平時的話幾分鐘就搞定,但是當時控制室已經在火海里燒毀,實際上現實情況是八萬轉,為什么要轉這么多呢,這個類似杠杠原理,因?yàn)殚y受到的壓力很大(100多個十萬噸級的巨型儲油罐),所以需要的力也很大,轉的圈數多會比較省力。比如說閥門上100個刻度,你轉800圈才提升一個刻度,那你轉一圈需要的力就少很多。
作為經常接觸閥門的化工人,如果看了影片,電影中,港口經理說正在起火的01號油罐的閥門未關,如果著火的原油流到其他油罐,那后果講不堪設想。在畫面中,我們可以看出,這中閥門是由電動執行器驅動的,外加手輪,看仔細看該閥門是球閥,所以這種閥門是我們常說的電動球閥。

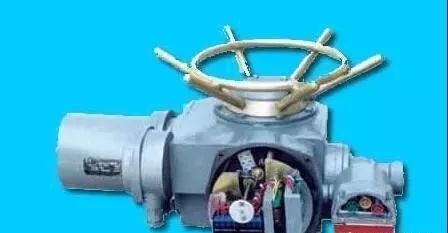

電動球閥由電動執行器驅動,那么要想關掉這幾個閥門,給執行器通電,然后通過控制室遠程控制即可。
所以片中黃曉明飾演的江立偉拉著印小天飾演的供電員去關閉閥門,很可惜的是當關掉一個區的4臺電動球閥的時候,現場發生了強烈的爆炸,供電車被爆炸物品所砸毀。
另外一個區域的4臺電動球閥只能由消防員手動去關閉,人工每擰80圈才下去一扣,一個閥門要擰8000圈,在現實中是需要擰80000圈,4個閥門在現實中消防員擰了320000圈,足足關了8個小時。在這種環境這下,需要轉動這么多圈,也確實令人敬佩。
那么這種電動球閥的工作原理是怎樣的?手動電動之間如何切換?
它由一個手柄開關件直立桿離合器壓力彈簧等組成。當需要手輪操作時,手柄沿手動方向被推動,切換構件提升離合器并按壓壓縮彈簧。當把手被推到某個位置時,離合器與蝸輪脫離并與手輪嚙合。
同時,直立桿在扭簧的作用下直立在蝸輪的端面上,不允許離合器下落。當開關完成時,可釋放手柄并使用手輪進行操作。當需要電動操作時,電動機將驅動蝸輪轉動,支撐在蝸輪端面上的直立桿將下降。在壓縮彈簧的作用下,離合器將快速移向蝸輪并與蝸輪嚙合,同時脫離手輪,自動實現手動到電動狀態的轉換。

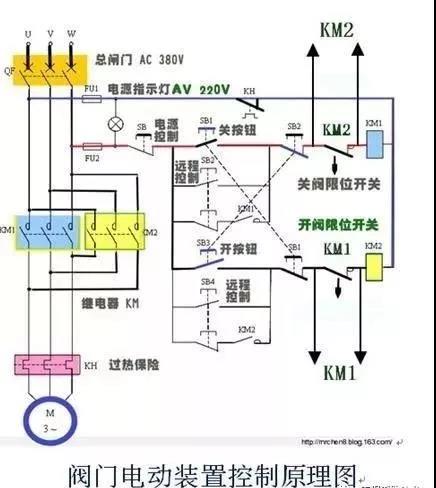

原理圖如下:
閥門的外徑從很小的儀表閥,到外徑幾米的工業管路用閥,閥門的工作壓力從最小的0.0013mpa到1000mpa的超高壓,工作溫度可以從-270℃的超低溫到1430℃的高溫,閥門能在不同的環境和壓力下來控制水,油,氣等各種類型流體的流動。

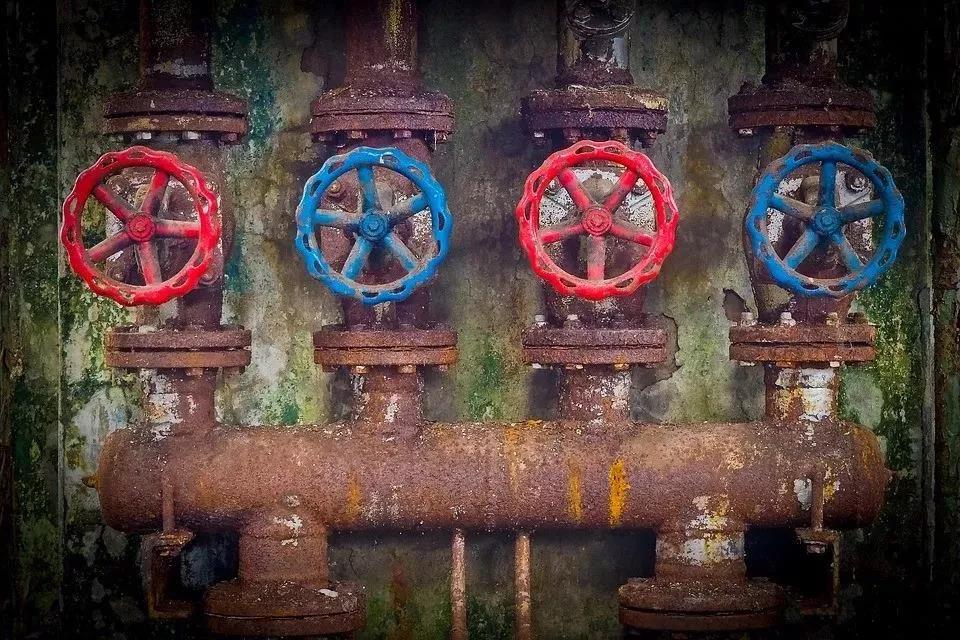

閥門是管路流體輸送系統中的控制部件,用來改變通路斷面和介質流動方向,閥門從最簡單的截止閥到極為復雜的自控系統中所用的各種閥門,其品種和規格繁多,根據其功能可分為固定球閥, 截止閥,閘閥,旋啟式止回閥,蝶閥等,

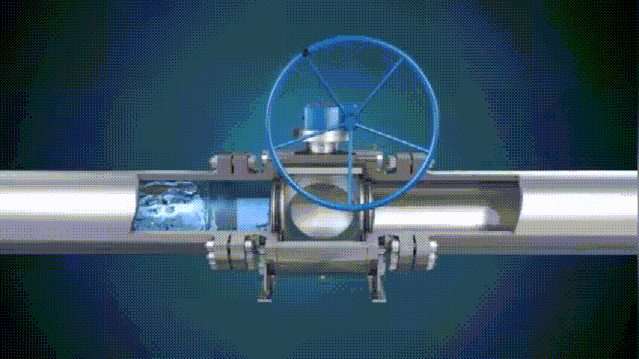

固定球閥:通過旋轉閥門中的球體來控制閥門的打開和關閉,球體中間有一個通孔,可以旋轉90°,通孔的直徑等于或小于管道的直徑,當球體旋轉90°時,管道進出口面都是球面,從而關閉閥門,截?cái)嗔黧w,當球閥回轉90°時,管道進出口面都是球孔面,流體通過閥門,球閥可旋轉到不同的角度,從而可控制流體的大小;固定球閥常用于一般管線上,如輸送水,油,蒸汽等。

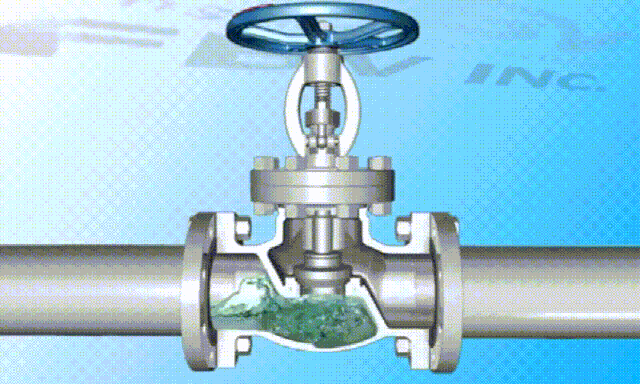

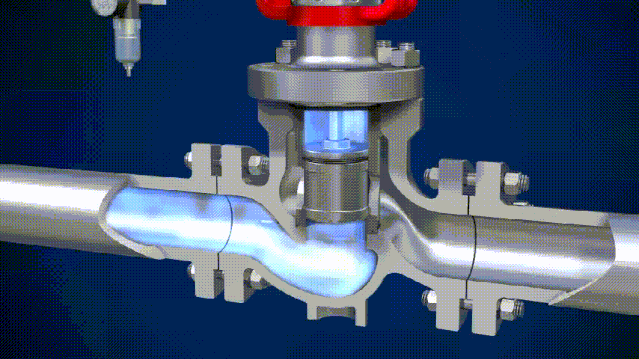

截止閥:又稱截門閥,通過旋轉閥桿施加壓力,可以完全密封掉閥座出口,從而阻止流體流通;截止閥常用在天然氣,液化氣,硫酸等一些腐蝕性氣體,液體管路中。

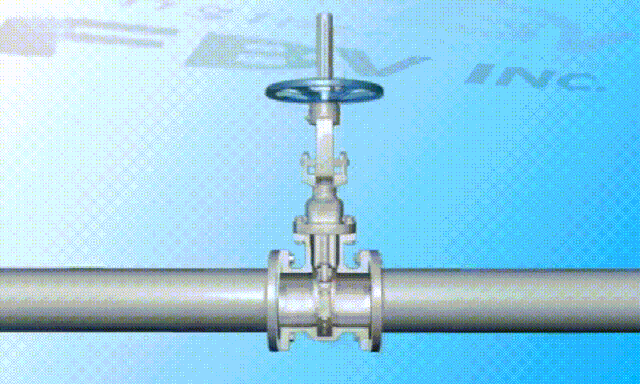

閘閥:就像一個閘門一樣,通過旋轉閥桿,控制閘板做上下垂直運動來控制流體,閘板兩邊的密封圈能完全密封整個截面,閘閥只能做全開和全關,不能作為調節流量的閥門使用;閘閥主要用在自來水,污水,船舶等管道上作為截流裝置使用。

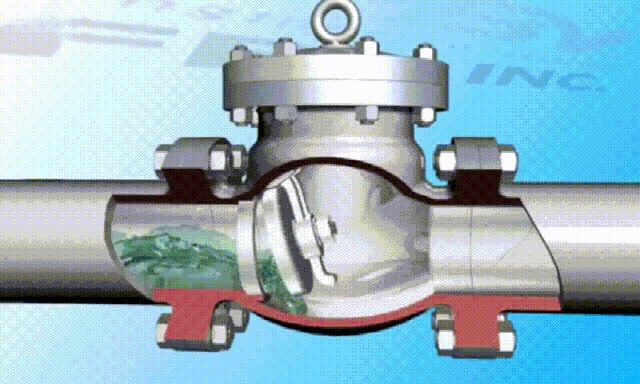

旋啟式止回閥,是靠流體的壓力將閥蓋打開,當閥門進出口管道內流體的壓力均衡時,閥蓋又能靠自身的重力關閉,阻止流體通過,其主要作用是防止流體倒流,屬于自動閥類;主要用于石油,化工,制藥等管路上。

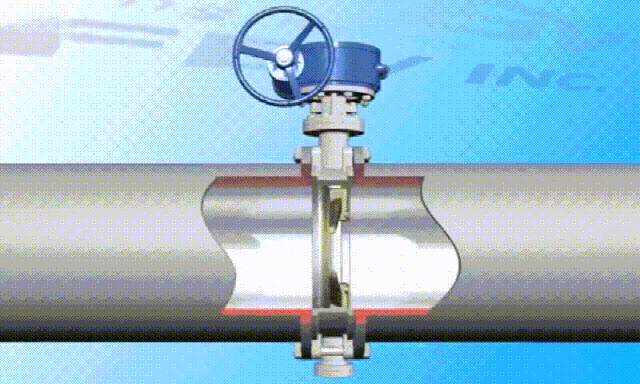

蝶閥:又叫翻板閥,可以旋轉90°,通過旋轉閥桿帶動碟板轉動,改變碟板的角度就能控制流體的流量,可用于截?cái)?,接通,調節管路中的流體;常用于供水,供氣等管路中,作為調節和截流裝置。
調節閥:又叫控制閥,用于控制流體的大小,當閥門調節部位收到調節信號,閥桿會根據信號自動控制閥門的開關程度,從而達到對流體流速及壓力的調節;常用于供熱,燃?xì)猓裙苈分小?/p>
