今天我們來聊一聊關于給水泵的一些事吧。

給水泵一直被小編喊成給水泵，但卻被搜狗輸入法一直糾正為給水泵，whatever~不管啦╮(╯▽╰)╭，顧名思義就是用來給鍋爐上水的泵。

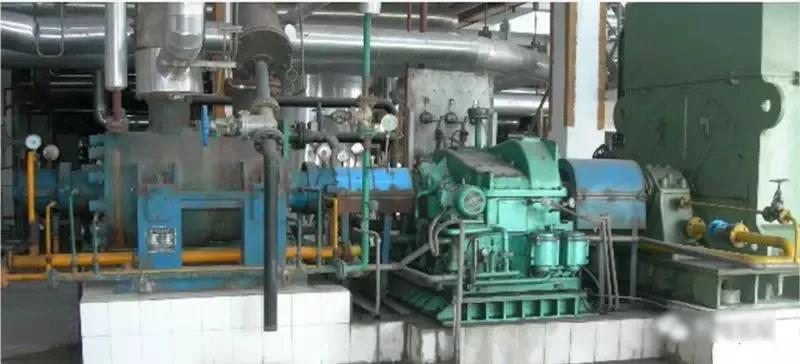

電廠中使用的主要有電動給水泵和汽動給水泵。電動給水泵是通過廠用電帶動電機轉動，從而帶動給水泵的轉動將給水送到鍋爐側。汽動給水泵是由汽輪機抽汽驅動小汽輪機從而驅動給水泵。一般電廠內安裝2臺100%負荷的電動給水泵（一運一備）或者2臺50%的汽動給水泵（運行）和1臺30%電動給水泵（備用），以此滿足電廠負荷需求。

 工作原理

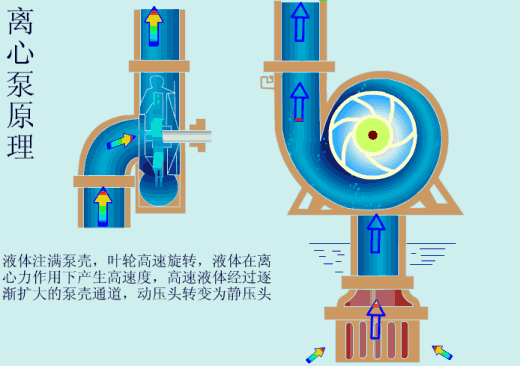

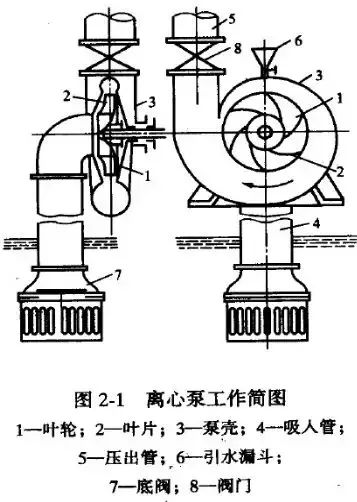

給水泵按照泵的工作原理屬于離心泵，離心泵主要通過水泵葉輪中的葉片轉動，對其中的流體做功使其在慣性離心力的作用下，從中心流向邊緣，產生很高的流速和壓力流出葉輪進入泵殼從而進行給水。

 液力耦合器

電動給水泵除了泵體和電機，另一個比較重要的裝置就是液力耦合器，說白了，也就是聯軸器，用來連接電機與給水泵傳遞能量，只不過通過液體（潤滑油）作為傳動介質，可以進行無級變速。

液力耦合器主要由泵輪、渦輪、旋轉內套、勺管等部件組成。泵輪與渦輪具有相同的形狀、相同的有效直徑，為了避免共振，葉片數不同，一般相差1~4片。

 液力耦合器調節原理

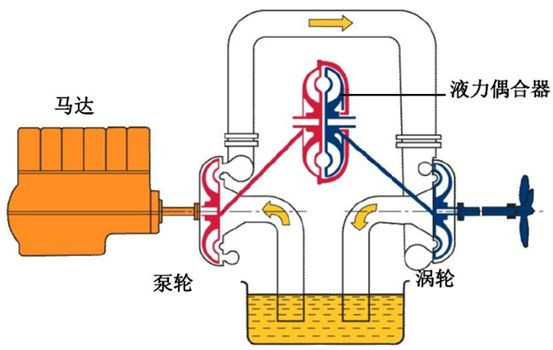

液力耦合器的傳動主要通過泵輪和渦輪的相互作用來進行。泵輪安裝在輸入軸上，渦輪裝在輸出軸上。

原動機（電機）以一定的速度帶動泵輪旋轉，泵輪內的工作油在葉片的驅動下，從靠近軸心處流向泵輪的外周處，在流動的過程中，工作油從泵輪處獲得能量，工作油在泵輪的出口處沿著絕對速度的方向沖入渦輪。沖入渦輪的工作油，首先作用在外周的葉片，帶動渦輪的旋轉，而后慢慢從渦輪出口處流出，又重新進入泵輪，由此不斷循環。

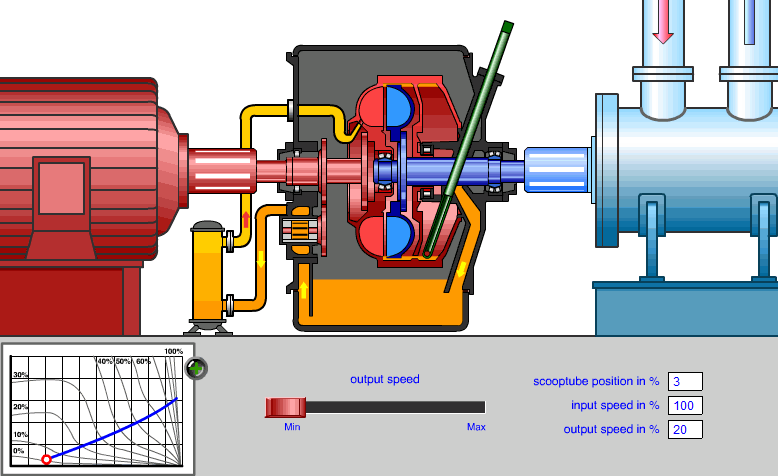

傳說中的無級變速是怎么實現的呢，有一個神奇的裝置是勺管，運行人員通過在dcs中調節勺管的開度就可以改變給水泵的轉速，從而改變給水量。改變勺管的開度，最終目的是改變液力耦合器內的工作油流量，從而改變傳動的力矩和滑差（泵輪與渦輪的轉速差），最終按照工況的要求驅動電動給水泵。當勺管深到工作腔最底部時（0%的位置），工作腔的工作油最少，這時的輸出速度最低。當勺管移出（100%的位置），腔內的工作油最多，這時的輸出速度最大。

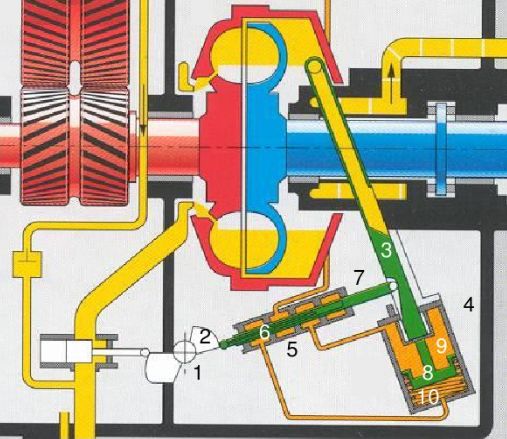

1執行器 2凸輪 3勺管 4定位油缸 5控制閥 6控制閥芯 7控制導向套 8 勺管位置 9腔1 10腔2

 工作油的油路

工作油通過流量控制閥進入耦合器，由于耦合器旋轉時離心力的作用，在工作腔內形成油環。勺管的位置決定了工作腔內油環的厚度。勺管將工作油直接輸送到冷油器進行冷卻，冷卻后再通過流量控制閥回到耦合器。

執行器向輸出速度最大（100%）方向控制凸輪，控制閥芯向勺管方向移動控制油進入油缸的腔體1，活塞帶動勺管向100%的方向移動，工作油泵向工作油路供油，控制導向套沿著勺管的斜槽移動，當勺管達到100%位置時將控制油關掉。

 結語

汽動給水泵通過小汽輪機的負荷來調節給水泵轉速?gòu)亩{(diào)節給水流量，可為電廠節約很大一部分的廠用電，從而提高經濟效益。對于小機組來說節省的廠用電不如這部分抽汽做功效率高，還是電動給水泵比較劃算。

關于給水泵的知識，大家get到多少呢？免責聲明：本文系網絡采集與轉載，版權歸原作者所有；但因內容優質轉載眾多，無法確認真正原始作者，如涉及作品版權問題，請與我們聯系。
